巨型碗型LED沉浸显示系统
作者:影诺美景 日期:2020-8-10 点击:1141


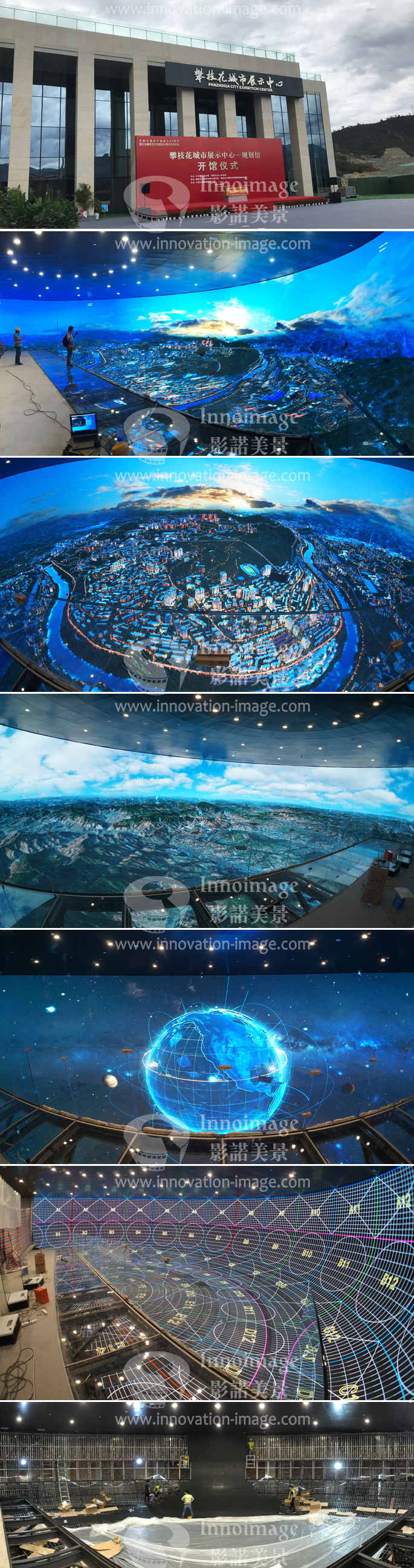

攀枝花市规划沙盘(LED碗幕影院)


      直径20米共500平米面积巨型LED碗幕沉浸显示系统。
      随着LED面板造型工艺的发展进步,采用拼接方式实现异形的LED显示屏幕技术上逐渐成熟。
      影诺美景紧跟技术发展进行技术研发,将多年异形投影拼接显示技术的基础上延伸到LED拼接项目的运用。

      技术关键点
1、 超高分辨率动态影像的帧同步流畅播放
      碗幕LED采用P2.5屏幕单元,累计要点亮近1亿个像素点。
      共采用5台图形工作站输出13路4k信号到LED显示单元。
      数字影片有效分辨率为15000点×7500点。切分为5个部分进行同步播放。
      LED显示系统对影像显示的同步性有极为严苛的要求,因此我们采用了序列帧播放+硬件帧(刷新率)同步的播放显示方案。5台服务器以30Fps的速率同步播放高质量的序列帧画面,拼接处不产生画面撕裂。
2、 全景影像生成与透视偏移矫正、平面展开
       碗幕影像通常采用球面全景展开方式生成。但是碗型幕并非球型幕,观看中心位置点也不在碗幕几何中心处,将球面全景画面以“正确”的方式匹配到碗幕造型的每个显示面上才能实现连续的无透视变形三维视觉效果。
3、 LED显示模组像素精确分配
      异形LED是由数百个不同规格单元模组拼接而成。从发送卡直接输出到相邻模组的像素坐标不是连续的,需要处理软件预先分配好每个显示单元的实际图像像素区域。该处理过程极为复杂和繁琐,稍有错误就会造成画面拼接不上或出现接缝。
      碗幕中心区域的LED单元实际是由扇型构成,像素分布并非矩形,依次向中心递减。需要处理软件预先针对每个单元显示像素进行抽点计算,最终才能达到完美的连续画面。
4、 多图层画面开窗口显示功能
      除了播放定制的整体连续动态影像,碗幕的功能设计要求在屏幕正前方区域能开辟一个独立区域,以画中画模式显示其它视频源画面,拓展大屏功能运用。
